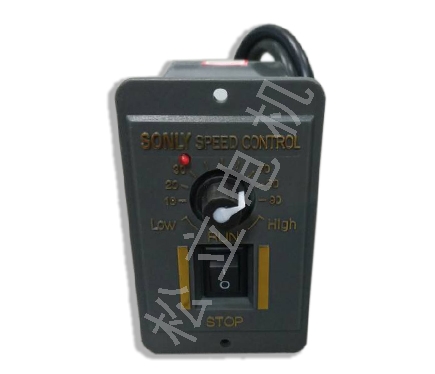

xk星空体育 的调速系统各组成部分：
　　供电电源：电源部分因变频器输出功率的大小不同而异，小功率的多用单相220V，中大功率的采用三相380V电源。因为本设计中采用中等容量的电动机，所以采用三相380V电源。
　　整流电路：整流部分将交流电变为脉动的直流电，必须加以滤波。在本设计中采用三相不可控整流。它可以使电网的功率因数接近1。

     滤波电路：因在本设计中采用电压型变频器，所以采用电容滤波，中间的电容除了起滤波作用外，还在整流电路与逆变电路间起到去耦作用，消除干扰。
　　逆变电路：逆变部分将直流电逆变成xk星空体育 需要的交流电。在设计中采用三相桥逆变，开关器件选用全控型开关管IGBT。
　　电流电压检测：一般在中间直流端采集信号，作为过压，欠压，过流保护信号。 控制电路：采用8051单片机和SPWM波生成芯片SA4828，控制电路的主要功能是接受各种设定信息和指令，根据这些指令和设定信息形成驱动逆变器工作的信号。这些信号经过光电隔离后去驱动开关管的关断。
